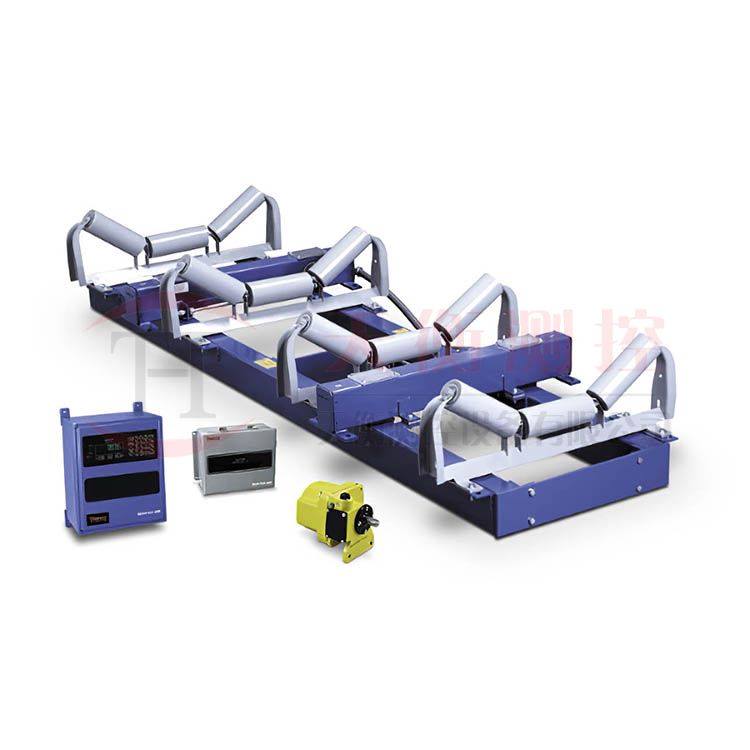

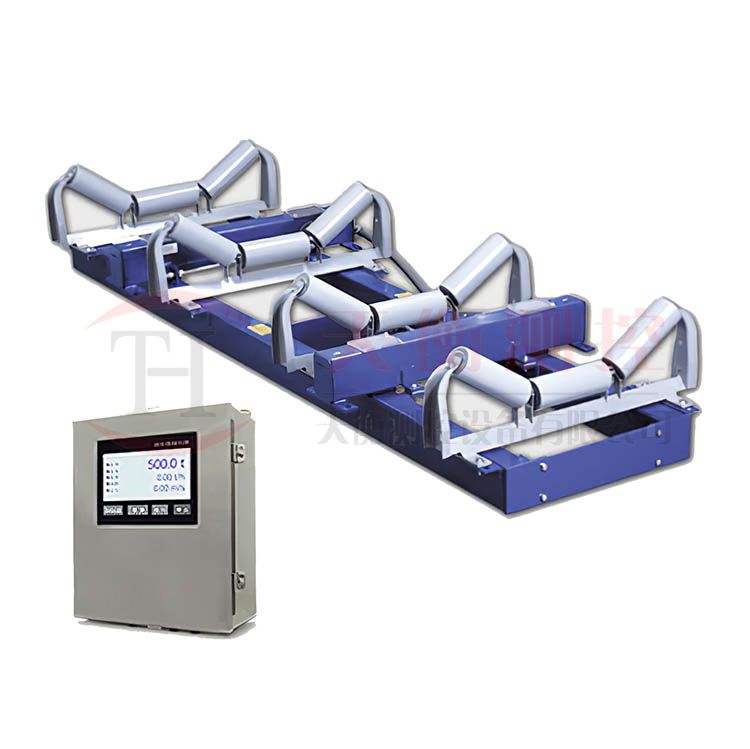

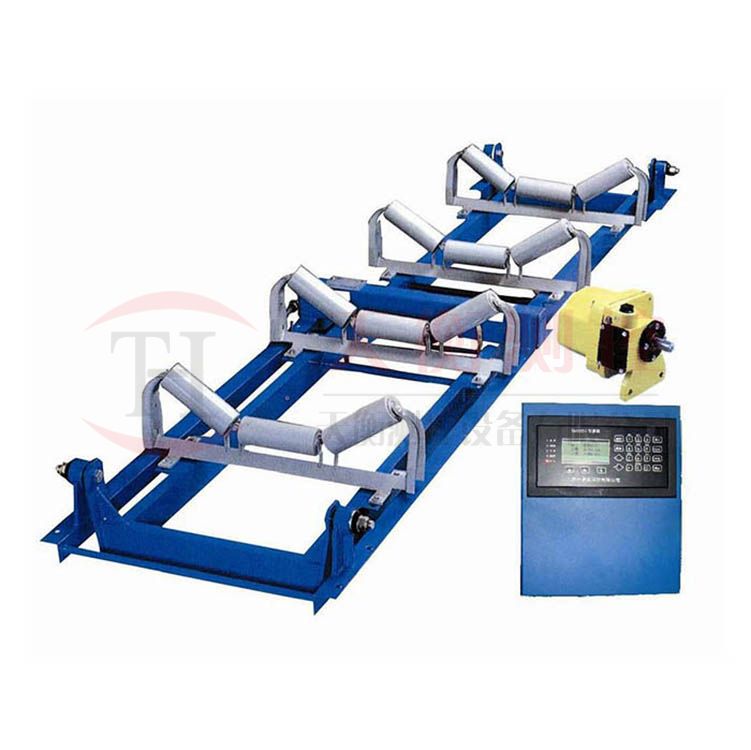

ICS-14A型四托辊通过式电子皮带秤

ICS-14A高精度电子皮带秤为四托辊、全悬浮式通过式电子皮带秤,能够满足散状物料结算的需求。该型号皮带秤配有四只称重传感器,没有耳轴支点和运动部件,自重更轻,称重时基本不受自身机械结构影响。

在线订购
产品详情

徐州天衡测控-电子皮带秤生产厂家14系列通过式高精度皮带秤,动态累误差小于±0.125%,为商业测控结算提供了最佳的计量性能。

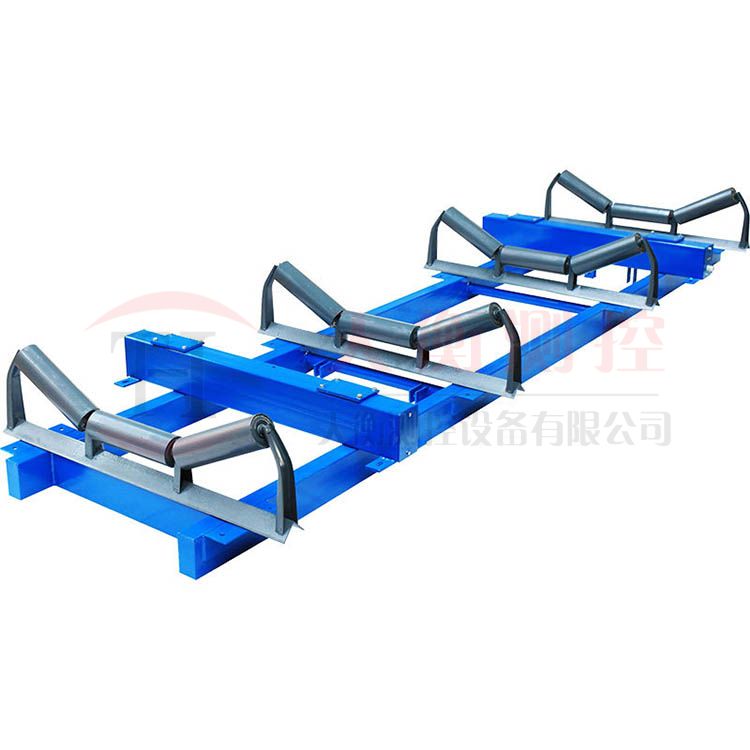

秤架上放置四组托辊,为全悬浮式结构,无耳轴支点和可移动件,两个横梁上吊有四支拉式称重传感器,以便物料通过秤架使之受力。


结构特征


  • 结构特征全悬浮式结构,无耳轴支点和可移动件,维护量小;

  • 单元组建结构,力传递环节小,安装简捷、方便;

  • 独特的矩形杠杆,刚性好、无形变,零点稳定性好;

  • 抗侧向力、控水平力,有效地减少了皮带跑偏和落料偏移对系统精度的影响;

  • 四个称重传感器,受偏载影响小,平稳、计量精度高;

  • 称重域广,四组托辊使皮带对称重的影响最小;

  • 粉尘较大及有酸、碱、盐等腐蚀性的特种场合,秤架采用不锈钢制造或进行防腐处理。


主要技术参数


检测精度±0.125%
称重范围1-8000t/h
皮带宽度500-2400mm
皮带速度0-4m/s
皮带输送机倾角≤6°


外形尺寸及安装尺寸


带宽650800100012001400≥1400
A720920115014001600
B8701070130015501750
C9201120135016001800
D托辊间距
